在中高压固态软起动领域,我公司可生产标准型、矿用一般型、高原型等系列软起动柜,能为广大用户提供全面的产品解决方案。
说明:

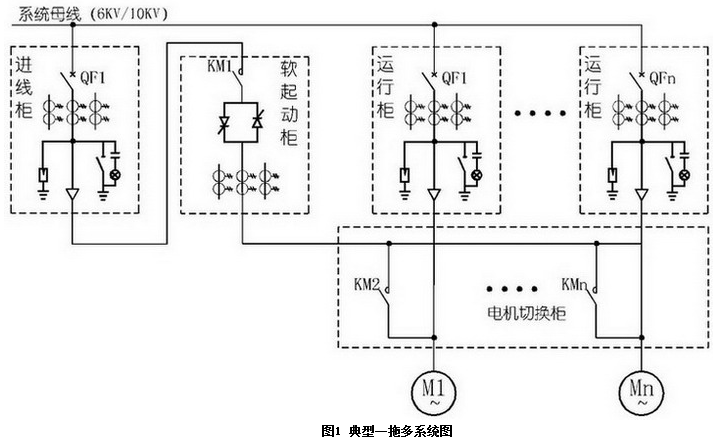

1. 设计软起动系统时要综合考虑电动机额定电压、额定功率、电网容量、负载种类等因素。下面系统图仅以中小功率电机为例说明,当电动机功率较大时,图中真空接触器要设计为真空断路器,并且柜体数量也会相应增加。
2. 电动机功率>2000KW时需加配星点柜。
表1柜体类型及数量
柜体类型 | 单位 | 数量 |
进线柜 | 面 | 1 |
运行柜 | 面 | 与电动机数量相同 |
软起动柜 | 面 | 1 |
电动机切换柜 | 面 | 当电动机数量≤4时,电动机切换柜为1面; 当4<电动机数量≤6时,电动机切换柜为2面; 当电动机数量>6时,请您与我公司联系协商订货。 |
