在中高压固态软起动领域，我公司可生产标准型、矿用一般型、高原型等系列软起动柜，能为广大用户提供全面的产品解决方案。
说明：
1. 设计软起动系统时要综合考虑电动机额定电压、额定功率、电网容量、负载种类等因素。下面系统图仅以中小功率电机为例说明，当电动机功率较大时，图中真空接触器要设计为真空断路器，并且柜体数量也会相应增加。
2. 电动机功率＞2000KW时需加配星点柜。
一拖二系统大约可分为三种类型：
单电源供电，两台电动机不同时运行，见图1、表1
单电源供电，两台电动机可同时运行，见图2、表2
双电源供电，两台电动机不同时运行，见图3、表3

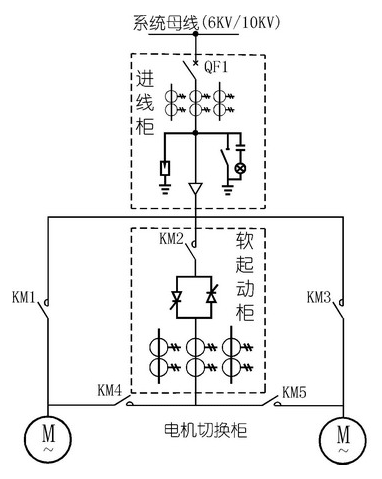

图1 单电源供电，两台电动机不同时运行
表1柜体类型及数量
| 柜体类型 | 单位 | 数量 |
| 进线柜 | 面 | 1 |
| 软起动柜 | 面 | 1 |
| 电机切换柜 | 面 | 1 |

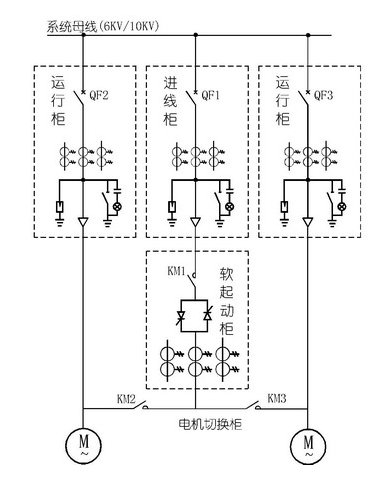

图2单电源供电，两台电动机可同时运行
表2柜体类型及数量
| 柜体类型 | 单位 | 数量 |
| 进线柜 | 面 | 1 |
| 运行柜 | 面 | 2 |
| 软起动柜 | 面 | 1 |
| 电机切换柜 | 面 | 1 |

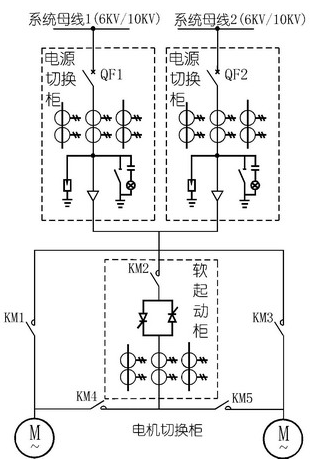

图3 双电源供电，两台电动机不同时运行
表3柜体类型及数量
| 柜体类型 | 单位 | 数量 |
| 电源切换柜 | 面 | 2 |
| 软起动柜 | 面 | 1 |
| 电机切换柜 | 面 | 1 |
